今天南京無限達小編為大家簡單介紹旋挖機中傾角傳感器的相關應用。

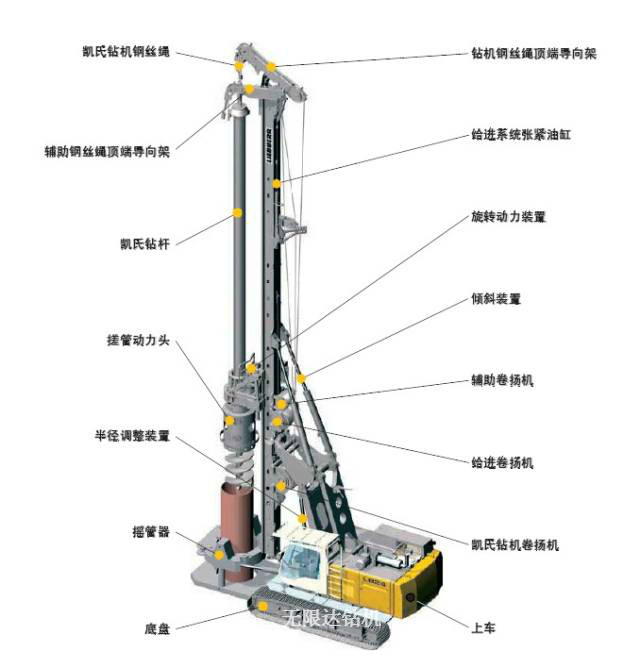

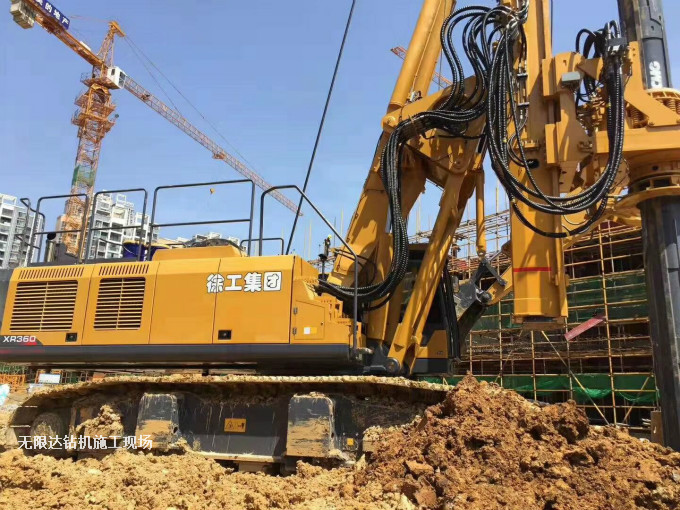

旋挖機是一種適合建筑基礎工程中成孔作業的施工機械。主要適于砂土、粘性土、粉質土等地層施工，在灌注樁、連續墻、基礎加固等多種地基基礎施工中得到廣泛應用，其額定功率較大可達450kW，動力輸出扭矩可達400kN·m，較大成孔直徑可達4m，較大成孔深度為90m，可以滿足各類大型基礎施工的要求。

旋挖機的重心位置是影響其穩定性的關鍵因素。影響旋挖機整機重心位置的因素很多，靜態因素有底盤與水平面的夾角、變幅機構的位置、桅桿傾斜度、鉆機各部件重量等；動態因素有加壓力、提升力、回轉速度等。在計算旋挖鉆機中間位置時，以其回轉中間位置為坐標原點，通過旋挖鉆機下車、變幅動臂、桅桿上的傾角傳感器，分別測出相應部件的傾斜度，由此計算出各部件的重心位置，再結合各部件的重量，就可以確定旋挖鉆機的靜態重心坐標。

液壓旋挖機的鉆頭姿態決定鉆進過程的成敗，將傾角傳感器裝在鉆頭內部，實時檢測鉆頭的動態，或者在停機時測量。要求傳感器能承受較大的沖擊能力和良好的可靠性。同時部分設備還需具有方位的測量功能，也就是在深孔鉆進時，鉆頭可能會發生水平偏移，該功能是通過磁方位傳感器或陀螺儀來實現。當然，使用帶有抗振功能的傾角傳感器是更好的。

應用舉例：鉆孔施工中的鉆桅起立桅及調垂工作

在基坑排樁支護及土石方工程施工中，旋挖鉆機鉆孔施工時，需要進行旋挖鉆機的鉆桅起立桅及調垂，即先將旋挖鉆機移到鉆孔作業所在位置，旋挖鉆機的顯示器顯示桅桿工作畫面。從桅桿工作畫面中可實時觀察到桅桿的X軸、Y軸方向的偏移。操作旋挖鉆機的電氣手柄將桅桿從運輸狀態位置起升到工作狀態位置，在此過程中，旋挖鉆機的控制器通過采集電氣手柄及傾角傳感器信號，通過數學運算，輸出信號驅動液壓油缸的比例閥實現閉環起立桅控制，從而實現桅桿平穩同步起立桅。
