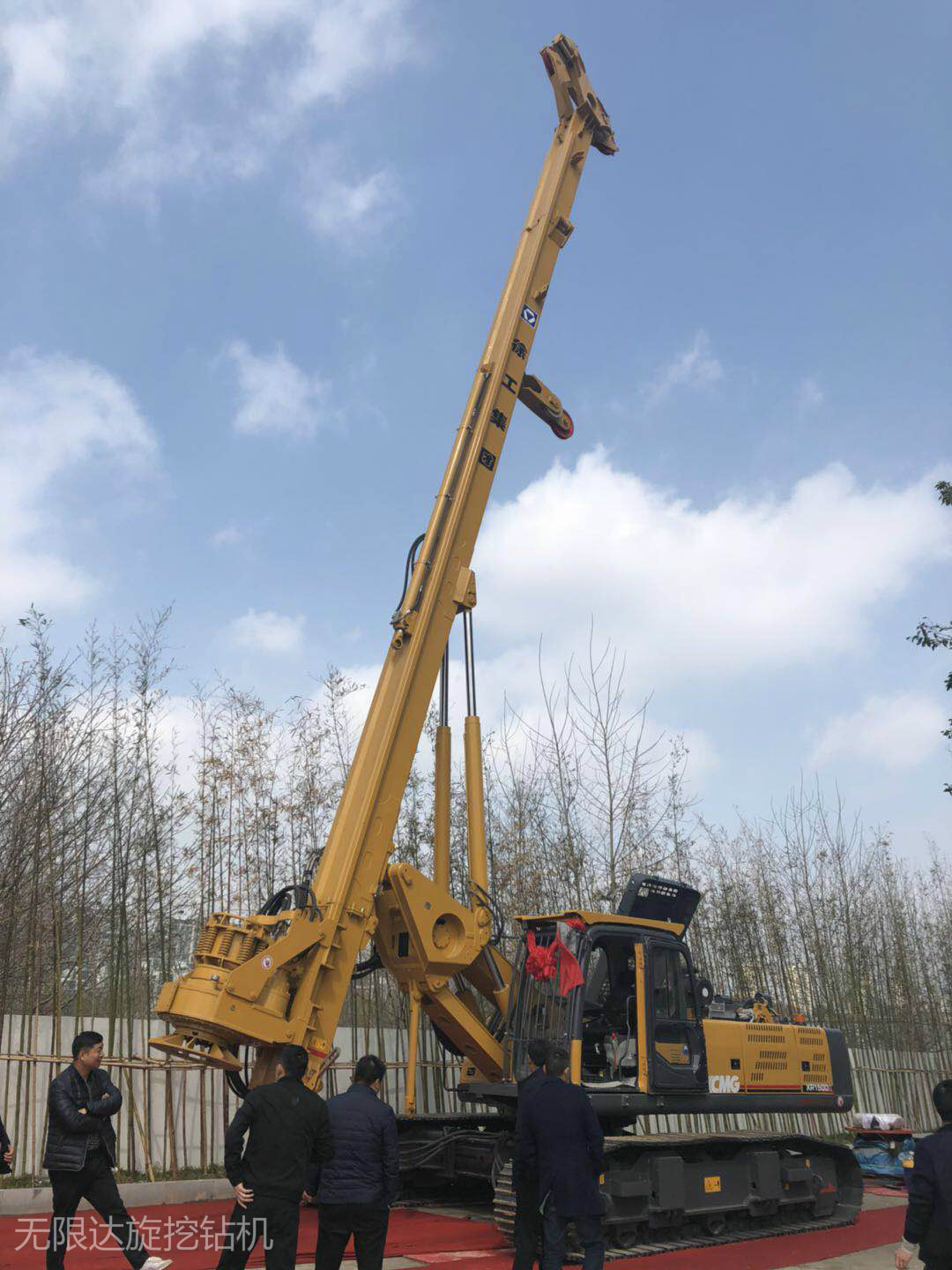

接觸過旋挖鉆機的朋友們都知道，旋挖鉆機適用于砂土、粉質土、粘性土等土層進行施工，其一般常見的設備有：旋挖鉆機變幅機構、桅桿總成、吊錨架、隨動架、動力頭，那么它們都具有哪些工作裝置結構呢？這些藏在旋挖機上的“套路”你知道多少？今天南京無限達小編來給大家講講旋挖鉆機的工作裝置結構如下：

一、旋挖鉆機工作裝置結構之變幅機構

1、一種為平行四邊形小三角結構，由動臂、三角架、支撐桿、變幅油缸組成，其特點是變幅范圍大，桅桿可后落桅，折疊，降低運輸高度和長度；缺點是前面重量偏重，穩定性稍差，不能承受超大扭矩。

2、另一種為大三角結構，其特點是結構簡單，穩定性好，能承受大扭矩；缺點是運輸時要拆開、費時，需要輔助起重設備；

3、還有一種雖然也是大三角支承結構，由于裝有輔助起架油缸，整機也能放倒折疊，具有以上兩種結構的優點，結構新穎，經濟實用。

二、旋挖鉆機工作裝置結構之桅桿

1、桅桿作用：安裝動力頭，承重鉆桿以及固定前置主卷揚。桅桿一般多采用箱式結構，分為上桅桿、中桅桿、下桅桿，落桅方式又分前落桅；其中后落桅方式不用拆卸，桅桿向后落桅至180°，鉆機移動穩定，性能優越。

2、箱式伸縮式結構：這種結構有點復雜，造價偏高，但操作便捷、機動靈活，無需拆卸，有利于運輸。

桁架結構：履帶吊附著式多采用這種桅桿結構，這種結構重量輕，操作視覺也比較開闊，可兼作旋挖鉆機和履帶吊使用。

三、旋挖鉆機工作裝置結構之吊錨架

鉆機吊錨架的作用就是固定主副卷滑輪，改變鋼絲繩運動方向，提升、下降鉆桿和起吊的支撐部件，吊錨架的作用和結構基本相同，其中寶峨鉆機的吊錨架較符合設計理念。

四、旋挖鉆機工作裝置結構之隨動架

隨動架是鉆桿上的輔助裝置，能起到固定和導向作用，主要功能是落桅時支撐鉆桿，一般前落桅、箱式伸縮、桁架式結構桅桿沒有隨動架。

五、旋挖鉆機工作裝置結構之動力頭

動力頭是鉆機重要部件，作用是輸出扭矩，由變量液壓馬達、行星減速機、動力箱和一些輔助部件組成。工作原理：通過液壓泵輸送的高壓油驅動液壓馬達輸出扭矩，通過行星減速機和動力箱減速并增大扭矩。

以上就是小編總結市面上常見旋挖鉆機的基本裝置結構，工地施工需要用到旋挖鉆機的朋友們，了解旋挖鉆機的基本構造和施工原理能夠幫助到你們合理地使用旋挖鉆機，更好地發揮它的用處！
