認識旋挖機儀表上的圖標是一個合格的旋挖機操作人員必須掌握的基本技能。有些廠家（特別是國外生產的旋挖機）的配件上沒有漢字標志，認識這些圖標才能分清配件類別，另一方面，準確認識儀表提示的信息，能夠隨時了解旋挖機的運行狀況，提前發現問題，防止造成嚴重故障。

旋挖機儀表上的圖標代表什么意思？

旋挖機上有很多圖標看起來很復雜，但實際這些圖標是有規律的，找到它們的規律，讀懂它們的信息就容易得多。

雖然圖標很多，但都是由幾個基礎圖標構成的，然后加一些附屬圖標組成一個具體的圖標，例如：發動機圖標里面加一個油滴狀圖標就是發動機油，液壓油圖標左邊加個三角形圖標表示液位，下面加上虛線圖標表示濾芯，右邊加上溫度計圖標表示溫度等等，下面南京無限達小編分別為大家介紹一下：

一、液壓系統

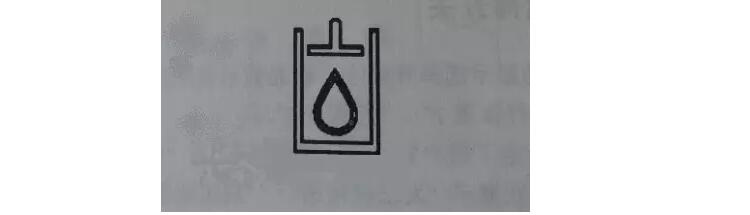

這個圖標就是旋挖鉆機液壓系統的圖標，再加一些輔助圖標就代表更詳細的意義。

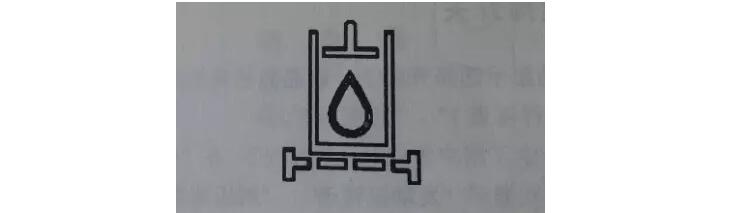

液壓油濾芯：下面加虛線就代表液壓油濾芯。

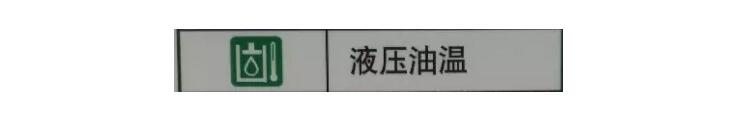

旋挖機液壓油溫度：右邊加溫度計圖表，表示液壓油溫度。

二、旋挖鉆機發動機系統

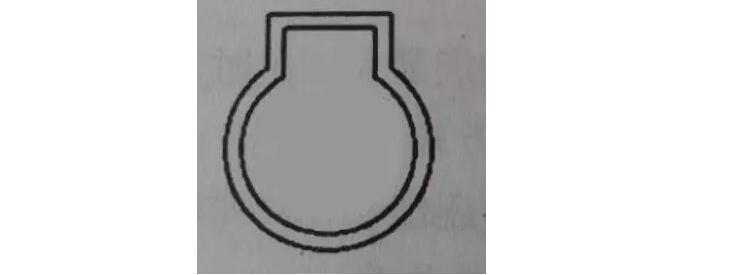

以這個圖標為基礎的圖標都是和發動機有關的，和發動機有關的也是較多的，下面看一些例子吧。

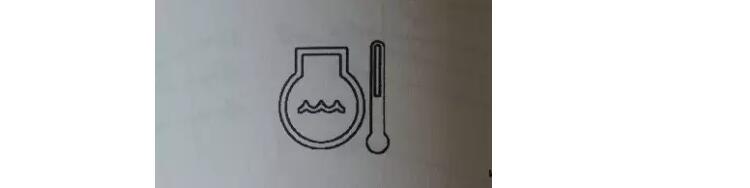

水溫指示：右邊是溫度計圖表，里面加波浪圖表示水。

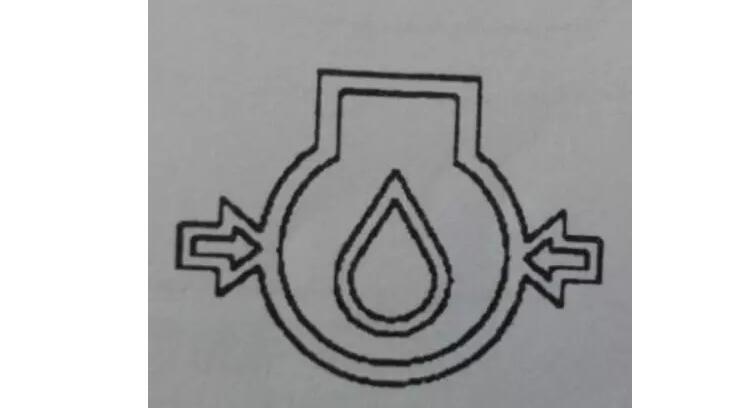

機油壓力：里面加個“油滴”，外面箭頭表示壓力。

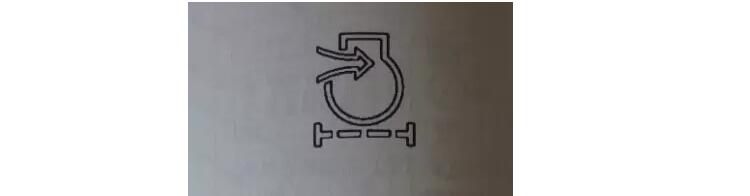

空氣濾芯：一個氣流進入的圖標，下面虛線圖標表示過濾，合在一塊就是進氣過濾器（空氣濾芯）。

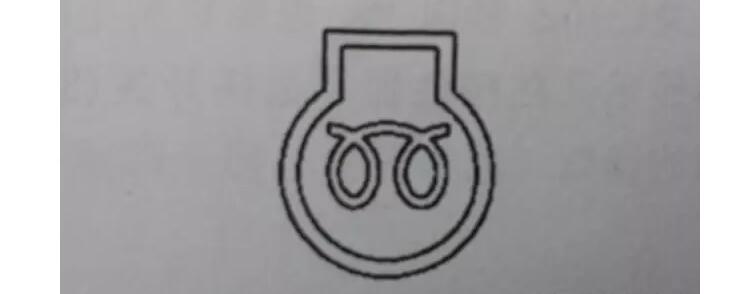

預熱指示：里面加上電熱絲就是發動機預熱指示。

三、燃油系統

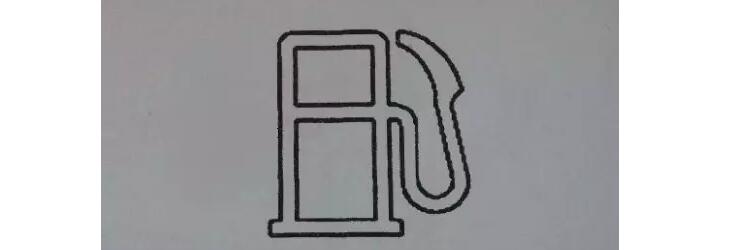

這個就是燃油圖標，經常見的也就是燃油油位（左邊加個三角形圖標）和燃油濾芯（下面加虛線圖標）。

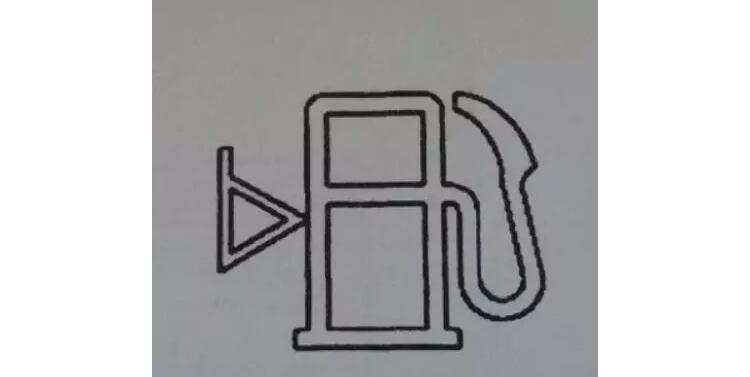

這個是燃油油位的圖標，下面加虛線就是燃油濾芯。

四，變速箱

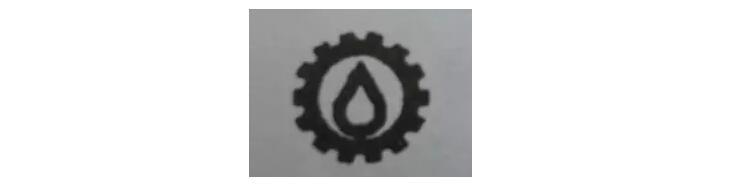

這個圖標也很容易理解，外面是齒輪，肯定應該和減速機、變速箱有關的，里面一個油滴，就是齒輪油。履帶旋挖機上也只有齒輪油，輪式旋挖機上會有變速箱油以及濾芯（這個圖標下面加虛線圖標）。

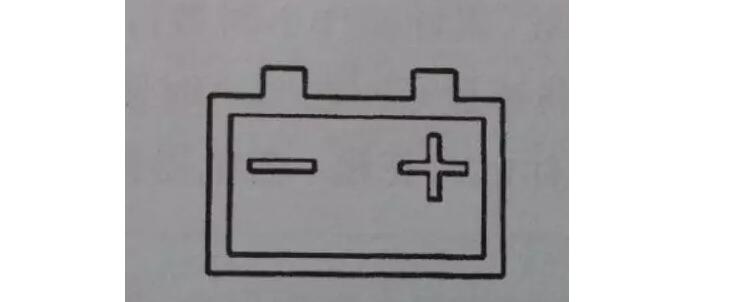

這個發電指示標志不用多說了吧。

小編就先講解到這兒吧，應該還有很多沒有提到的，但經過上面的講解，根據圖表形狀也能估計出來了吧。要警惕的是紅色的指示燈亮都是比較危險的信號，一定要停機檢查，及時查明故障原因，避免發生重大故障，給自己帶來不必要的損失。

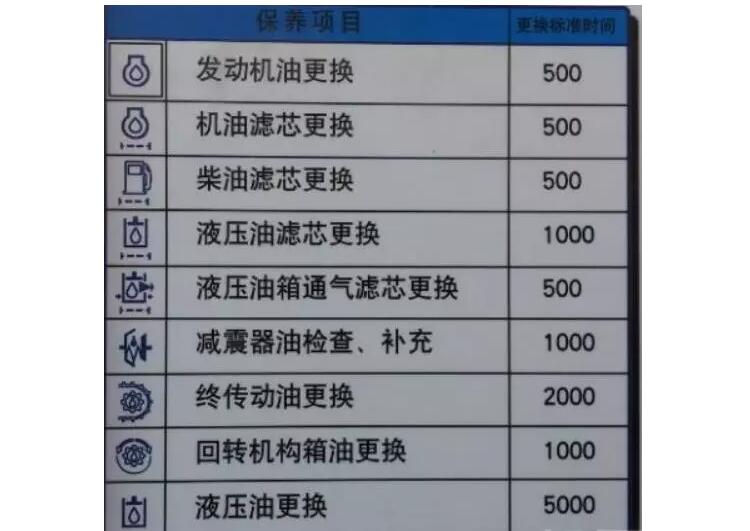

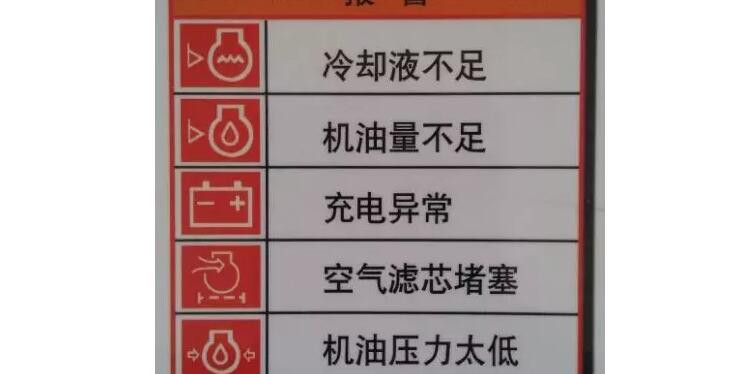

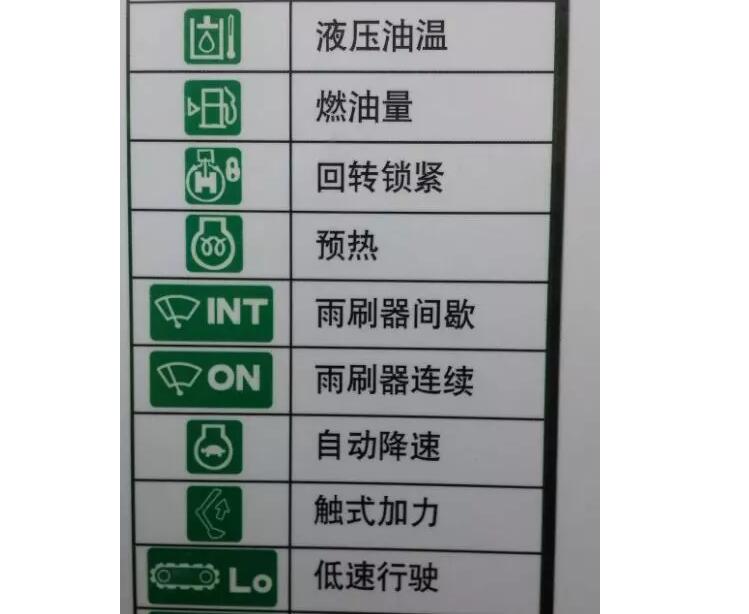

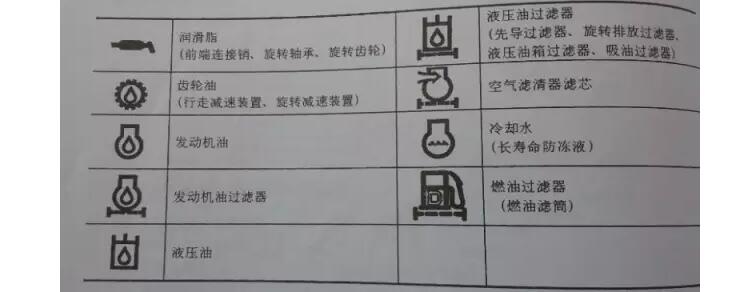

下面小編把自己整理的旋挖機儀表上的圖標所表示的意思全部分享給大家吧：

旋挖機操作人員必須掌握旋挖機儀表上各種圖標的意思，希望能對朋友們有所幫助哦。
